光通信的"心臟"：深度解析光模塊的關鍵作用與未來技術方向?
在數字經濟的浪潮中，全球每天產生的數據量已突破5億TB，相當于每人每秒傳輸一部高清電影。支撐這場數據洪流的，是埋藏在海底光纜、數據中心機架和5G基站中的無數個光模塊。這個看似不起眼的器件，正以納米級的精度重構著人類信息交互的邊界。
光模塊：信息時代的"光電轉換中樞"?

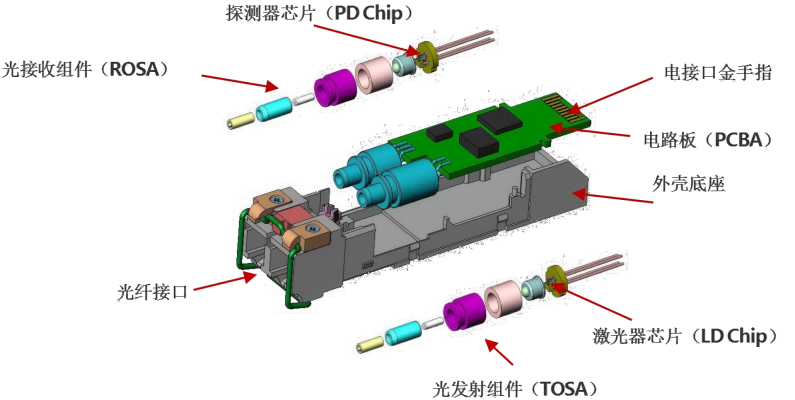

光模塊（Optical Transceiver）作為光通信系統的核心部件，本質上是一個微型化的光電信號轉換系統。它由激光器、光探測器、調制器、驅動芯片、光學透鏡等數百個精密組件構成，其技術復雜度不亞于一臺微型超級計算機

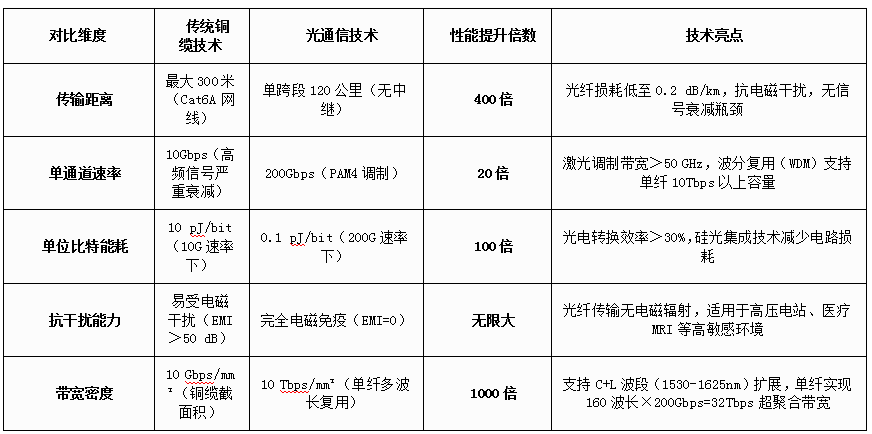

1.1 從銅到光的革命性跨越?在傳統電通信中，銅纜受限于信號衰減和電磁干擾，傳輸距離難以突破百米量級。光模塊通過電光轉換技術，將電信號調制成激光信號，利用光纖的低損耗（0.2dB/km）和超大帶寬（＞50THz）
特性，實現了三個數量級的性能躍升：
?傳輸距離?：從局域網的300米到骨干網的120公里?
傳輸速率?：單通道速率從1G到200G的指數級增長?
能耗效率?：單位比特功耗下降至傳統方案的1/100?
1.2 多場景應用的核心使能者?在不同應用場景中，光模塊展現出極強的技術適配性：
1. 通信基礎設施??移動通信/5G基站? ?
需求?：前傳網絡需滿足低時延（＜100μs）、高同步精度（±1.5μs）、多通道連接
?適配方案?：25G灰光模塊（300m-10km）+半有源WDM方案，支持CU/DU分離架構 ?
技術亮點?：工業級寬溫（-40~85℃）設計，滿足戶外基站部署
衛星通信/導航增強? ?
需求?：地面站與衛星間高速回傳、抗輻射干擾 ?
適配方案?：采用抗輻照加固的10G CFP模塊，支持Q波段（33-50GHz）毫米波通信
?技術亮點?：零下60℃超低溫啟動技術，適應極地通信站環境
2. 算力與數據中樞?數據中心/超算中心?
需求?：東西向流量爆發、高密度部署、低功耗
適配方案?：40G方案：4×10G QSFP+光模塊（300m），支持4通道并行傳輸100G方案
：4×25G PAM4 DR4硅光模塊（2km），單模光纖兼容CWDM4波長
技術亮點?：40G方案功耗＜1.5W/10G，支持熱插拔100G方案:集成微環諧振器，波長調諧范圍覆蓋1271-1331nm，端口密度較傳統方案提升4倍
AI訓練集群互聯?
需求?：GPU節點間高速互連帶寬、μs級時延 適配方案?：40G方案：4×10G NRZ AOC有源光纜，最大傳輸時延＜0.15μs/m100G
方案：4×25G PAM4 AOC有源光纜，支持400Gbps聚合帶寬（4×100G）
技術亮點?：40G方案采用預成型光纖跳線，彎曲半徑＜3mm，適用于機架內高密度布線100G方案集成自適應均衡（CTLE+DFE），補償30dB插損，誤碼率＜1E-15
3. 工業與制造??工業自動化/無人工廠? ?
需求?：抗電磁干擾、實時控制（周期＜1ms）、長壽命

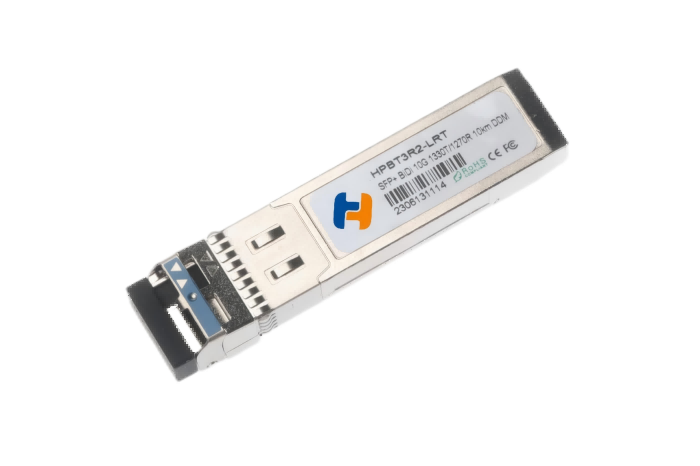

適配方案?：10G單纖雙向（BiDi）模塊，支持PROFINET、EtherCAT協議 ?
技術亮點?：金屬屏蔽腔體設計，通過10kV浪涌測試

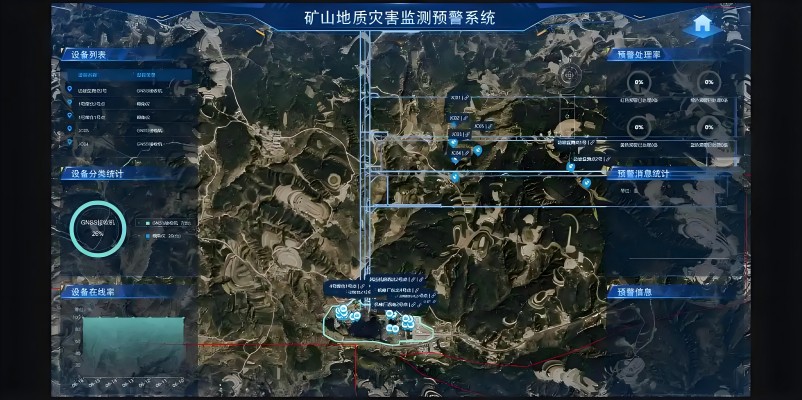

煤礦/礦山安全監測? ?
需求?：本安防爆、粉塵防護、振動耐受 ?
適配方案?：1000BASE-LX工業級模塊，符合ATEX/IECEx防爆認證 ?
技術亮點?：全密封陶瓷插芯，IP68防護等級
4. 智慧城市與民生??智慧交通/車路協同? ?
需求?：路側單元（RSU）多傳感器數據聚合、低時延回傳
適配方案?：10G SFP+模塊搭載TSN（時間敏感網絡）芯片 ?
技術亮點?：硬件時間戳精度±5ns，支持C-V2X協議棧
遠程醫療/手術機器人? ?
需求?：4K/8K影像實時傳輸、零丟包率、99.999%可靠性 ?
適配方案?：25G CWDM模塊，支持FEC前向糾錯功能 ?
技術亮點?：雙電源冗余設計，切換時間＜10ms
5. 能源與環保??新能源并網監控? ?需求?：光伏電站、風電場廣域通信（＞20km）、抗雷擊
?適配方案?：10G ER光模塊（40km） ?
技術亮點?：光功率動態補償，適應晝夜溫差導致的鏈路損耗波動
水質監測/災害預警? ?
需求?：野外無人值守、太陽能供電、低功耗 ?
適配方案?：NB-IoT光端機內置1G SFP模塊，休眠功耗＜0.5W ?
技術亮點?：APD雪崩光電二極管，接收靈敏度達-28dBm
?6. 消費與新興領域??VR/AR設備?
需求?：頭顯與主機間8K@120Hz傳輸、輕量化 ?

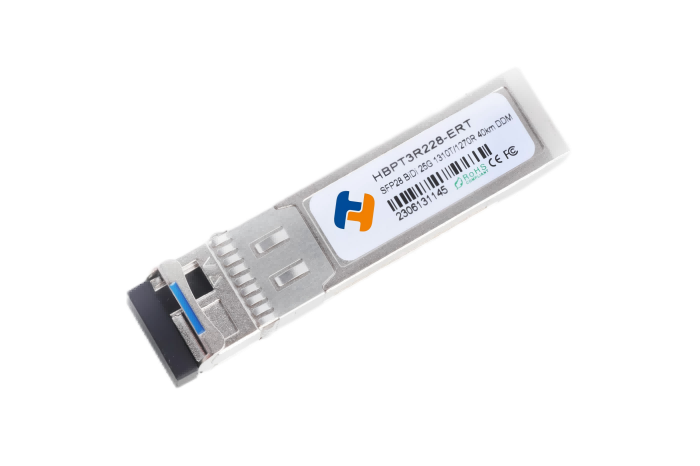

適配方案?：25G 單纖雙向（BiDi）技術，單纖雙向傳輸，線纜直徑：2.2mm（特種抗彎折光纖），端到端時延：0.45μs，功耗：2.8W/通道
技術亮點：采用1310/1490nm波長復用，兼容現有OM4多模光纖。集成微型化WDM濾光片（尺寸＜0.5mm2），插入損耗＜0.3dB?
?智能家居/物聯網? ?
需求?：家庭網關多協議匯聚（Zigbee/Wi-Fi/藍牙） ?
適配方案?：GPON ONU光模塊，支持1:64分光比 ?
技術亮點?：DBA動態帶寬分配算法，時延抖動＜1ms
7. 國防與特殊場景??軍事安全通信? ?
需求?：抗截獲、抗核電磁脈沖、快速部署 ?
適配方案?：量子密鑰分發（QKD）光模塊，密鑰生成速率＞10Mbps ?
技術亮點?：單光子探測技術，誤碼率＜0.1%?

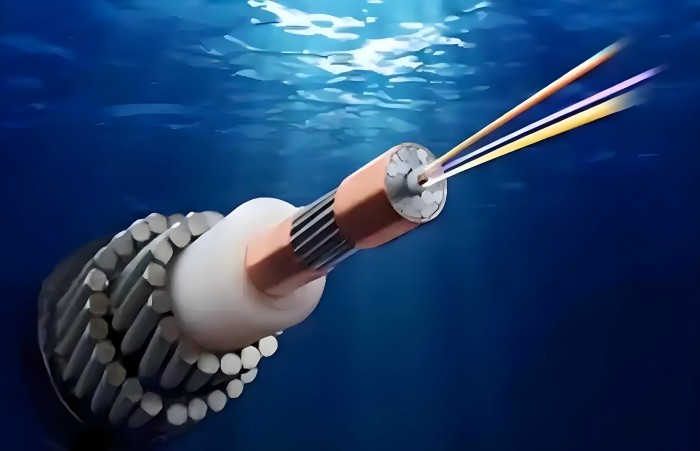

深海探測/水下光纜? ?
需求?：1000m深海耐壓、抗腐蝕 ?
適配方案?：鈦合金封裝10G中繼模塊，工作水深＞8000m ?
技術亮點?：壓力補償結構，耐壓＞100MPa
8. 交通與基建??高鐵/軌道交通? ?需求?：車載PIS系統多路視頻回傳、抗振動 ?
適配方案?：加固型10G模塊，振動耐受5-2000Hz/30G
?技術亮點?：彈簧觸點設計，插拔壽命＞5000次
地下管廊監測? ?
需求?：潮濕環境、甲烷氣體環境防爆 ?
適配方案?：Ex ib防爆認證光端機，支持RS485/Modbus透傳 ?
技術亮點?：氣體滲透隔離技術，甲烷濃度＜1%LEL
?1.3 性能參數的"黃金三角"?光模塊的選型需平衡三大核心指標：
?帶寬密度?：單位面積支持的傳輸容量，決定設備端口密度?比特能效?：每傳輸1比特數據消耗的能量，影響系統總功耗?傳輸時延?：端到端信號處理延遲，關乎實時業務體驗當前主流25G/100G模塊已實現0.5W/Gb的能效水平，相比十年前提升8技術演進：四大創新路徑重塑產業格局?
2.1 微型化集成：從分立器件到光子芯片?,光模塊的封裝尺寸經歷了從CFP（100×40mm）到QSFP-DD（18×89mm）的迭代，體積縮小80%的同時，帶寬密度提升15倍。這背后是三大技術突破：?混合集成技術?：將磷化銦激光器、硅波導調制器異質集成在單一芯片上，組件數量減少60%?3D封裝工藝?：通過TSV（硅通孔）技術實現光電芯片垂直堆疊，布線長度縮短至毫米級?透鏡一體化?：采用MOEMS工藝在硅基上直接刻蝕微光學結構，耦合效率提升至90%以上
2.2 能效躍升：從材料革新到系統級優化?在數據中心場景中，光模塊能耗占比高達30%，行業正通過多維度創新實現能效突破：材料創新?：鋁鎵砷（AlGaAs）激光器將電光轉換效率提升至45%，比傳統方案提高20個百分點?制冷技術?：無熱電制冷器（TEC-less）設計減少主動散熱需求，功耗降低1.5W/模塊?智能調控?：基于機器學習的光功率動態調節算法，在低負載時段自動降頻節能?共封裝?：將DSP芯片與光引擎集成，減少電路損耗，傳輸功耗下降30%
2.3 硅光技術：CMOS工藝開啟量產革命?硅光技術通過半導體制造工藝在硅基上集成光器件，正在突破三大產業化瓶頸：?光源集成?：異質鍵合技術實現III-V族激光器與硅波導的低損耗耦合，插損＜1.5dB?規?；a(chǎn)?：8英寸硅光晶圓產線投產，單wafer可產出超5000個光芯片，成本降低40%?可靠性提升?：晶圓級老化測試和封裝技術，使硅光模塊MTTF（平均無故障時間）突破百萬小時
?2.4 相干技術下沉：從骨干網到邊緣場景?傳統相干技術因復雜度高、成本昂貴，主要應用于海底光纜等長距傳輸。新一代低成本相干技術通過三項創新走向普及：?DSP芯片化?：采用7nm工藝將數字信號處理器尺寸縮小至5×5mm，功耗＜5W?簡化調制格式?：基于QPSK/16QAM的可變碼型調制，在80km內實現單波100G傳輸?自研算法?：概率整形（PS）算法提升頻譜效率，相同帶寬下容量增加25%
未來圖景：智能光網絡與多維技術融合?
3.1 智能化演進：從啞部件到網絡"感知終端"?新一代光模塊正通過嵌入式智能重塑網絡管理方式：?數字孿生建模?：內置傳感器實時采集溫度、偏置電流等20+參數，構建模塊健康度模型?故障預診斷?：通過LSTM神經網絡分析激光器老化曲線，提前14天預測故障風險?協議自適應?：支持FlexE/FlexO靈活以太網接口，自動適配不同業務切片需求?
3.2 光電協同設計：從獨立器件到系統級優化?隨著傳輸速率逼近香農極限，行業開始探索跨層優化方案：光層算力卸載?：在光模塊內部集成邊緣計算單元，實現MAC層數據預處理?信道聯合均衡?：光模塊與交換芯片共享信道狀態信息，誤碼率改善1個數量級?量子密鑰集成?：在光組件中嵌入量子隨機數發生器，實現物理層加密傳輸
?結語：光的革命永無止境
從貝爾實驗室的第一個半導體激光器，到如今每秒傳輸萬億比特的硅光芯片，人類追逐光速通信的腳步從未停歇。當未來某天，我們置身于全息通信、腦機接口構筑的數字世界中，回望今日的光模塊技術，或許會感嘆：正是這些精密器件中躍動的光子，叩開了通向未來的第一道門。
